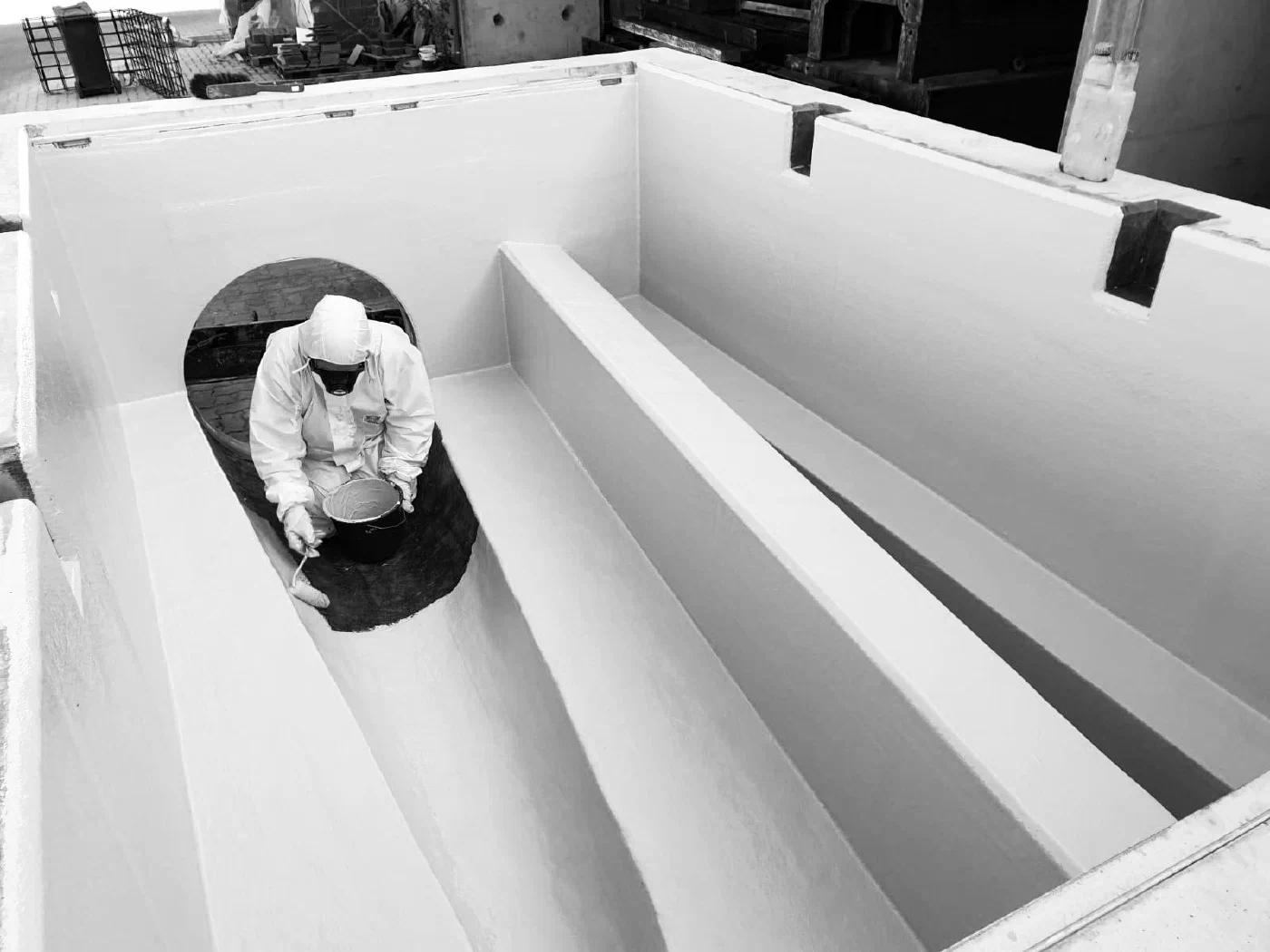

GFK-Formteile & Systeme
GFK-Formteile und Systemkomponenten für die Sanierung und Instandsetzung technischer Bauwerke.
GFK-Formteile sind vorgefertigte Bauteile mit definierter Geometrie, die direkt in Sanierungs- und Auskleidungssystemen eingesetzt werden. Sie kommen überall dort zum Einsatz, wo individuelle Bauwerksformen, Anschlüsse oder Übergänge technisch sauber ausgebildet werden müssen.
Einsatz in Systemen
GFK-Formteile werden nicht isoliert betrachtet, sondern als Bestandteil abgestimmter Systeme eingesetzt. In Kombination mit weiteren Bauteilen, Laminaten und Beschichtungen entstehen funktionale Lösungen für komplexe Bauwerks- und Leitungssituationen.
Produktübersicht
Für unterschiedliche Sanierungs- und Einbausituationen stehen verschiedene GFK-Formteile und Systemkomponenten zur Verfügung. Die Ausführungen sind in unterschiedlichen Nennweiten (DN) erhältlich und können projektbezogen kombiniert werden.

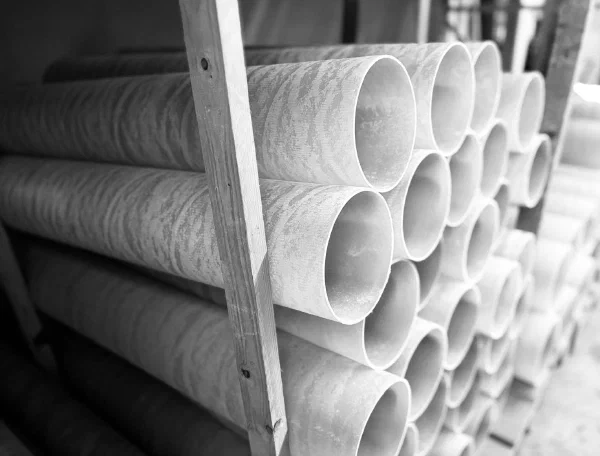

GFK-Hülse (gerade)
Für die Verbindung und Auskleidung von Rohrleitungen

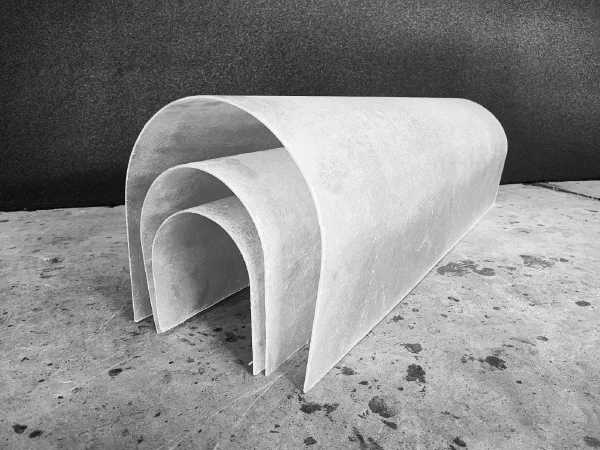

GFK-Gerinnehalbschalen
Zur Ausbildung hydraulisch optimierter Gerinne

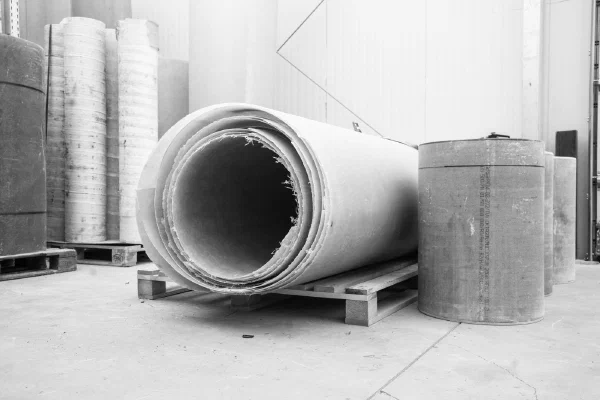

GFK-Schacht-Inliner (ISO-NPG / VE)
Zur Auskleidung zylindrischer Schachtbauwerke

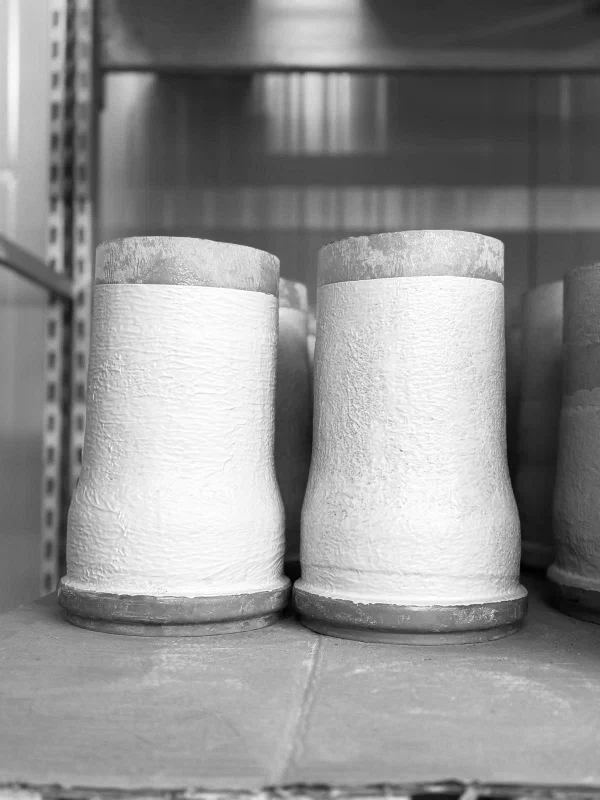

GFK-Hülse (gelenkig, mit KG-Muffe)
Für die Verbindung und Auskleidung von Rohrleitungen

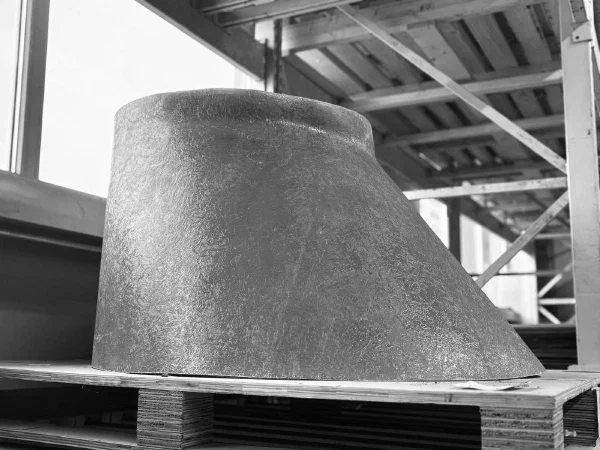

GFK-Konus (ISO-NPG / VE)
Für den Übergang zwischen Schachtbereichen

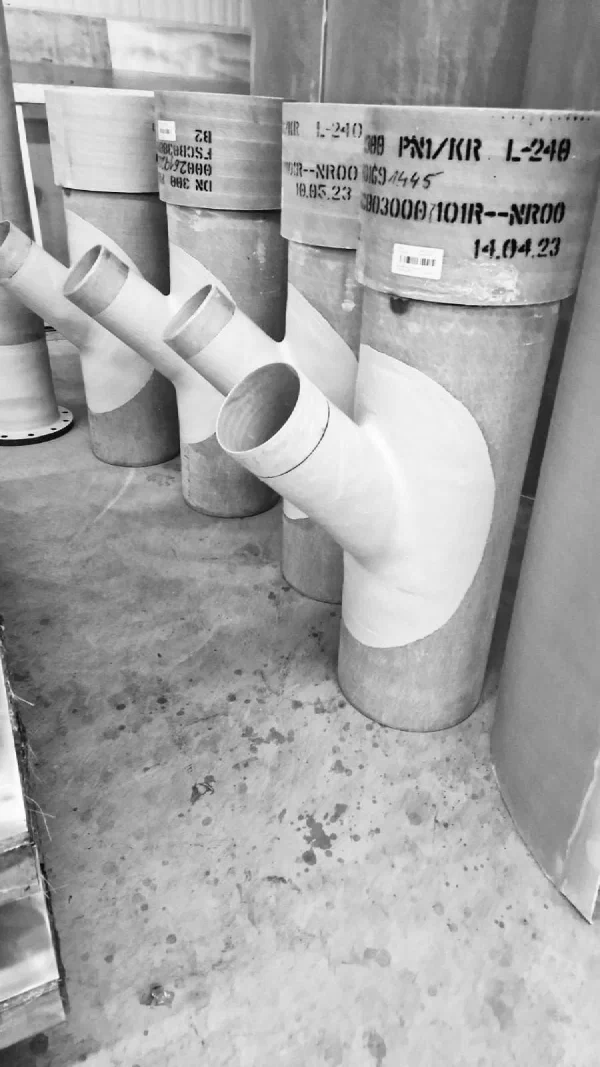

Sonderformteile
Für individuelle Anschluss- und Einbausituationen

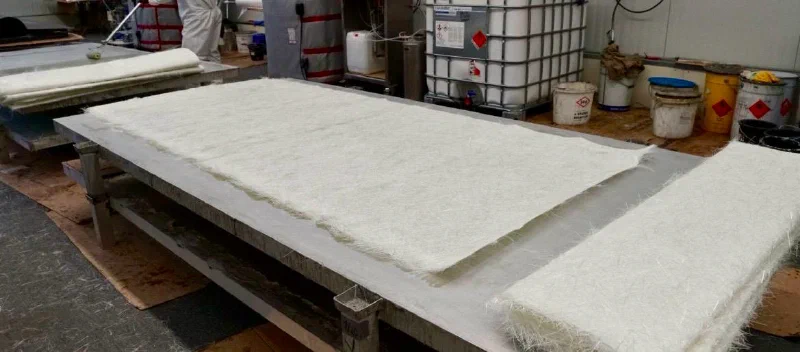

Herstellung & Anpassung
Die Herstellung der GFK-Formteile erfolgt auf Basis definierter Geometrien und technischer Anforderungen. Je nach Einbausituation können Formteile angepasst oder ergänzt werden, um eine passgenaue Integration in bestehende Bauwerke zu ermöglichen.
Vorteile von GFK-Formteilen
GFK-Formteile zeichnen sich durch eine hohe Beständigkeit gegenüber chemischen und mechanischen Einwirkungen aus. Durch ihr geringes Gewicht und die gute Verarbeitbarkeit lassen sie sich auch in beengten oder schwer zugänglichen Bereichen einsetzen.
Typische Einsatzbereiche
- ✓ Kanalsanierung
- ✓ Schachtsanierung
- ✓ Pumpwerksanierung
- ✓ Industriesanierung
- ✓ Behälter- und Bauwerksanierung
Materialvarianten
GFK-Formteile werden je nach chemischer und thermischer Beanspruchung in verschiedenen Harzsystemen gefertigt.
ISO-NPG (Isophthalsäure-Neopentylglykol)
Standardvariante für kommunale Abwasseranwendungen. Hohe chemische Beständigkeit, geprüft für den Einsatz im Kontakt mit biogener Schwefelsäure (H₂S). Eingesetzt im DIBt-zugelassenen System Z-42.3-593.
VE (Vinylester)
Hochbeständige Variante für stark chemisch beanspruchte Bereiche, Industrieabwässer und erhöhte Temperaturen. Empfohlen bei pH < 1 und dem Kontakt mit organischen Lösungsmitteln oder aggressiven Industriemedien.
Planungshinweise
Für die Projektplanung und Ausschreibung sind folgende Informationen zur Vorauswahl von GFK-Formteilen relevant.
- ✓ Nennweite DN des zu sanierenden Schachts oder Rohres
- ✓ Vorhandene Anschlüsse, Zuläufe und Sondersituationen
- ✓ Chemische Belastung (kommunal / industriell / Mischmedium)
- ✓ Erforderliches Harzsystem (ISO-NPG oder Vinylester)
- ✓ Einbautiefe und Zugänglichkeit der Einbaustelle
- ✓ Anforderungen an Dichtheitsprüfung nach DIN EN 1610
Warum GFK-Formteile von GFK/tec?
GFK-Formteile von GFK/tec sind auf den Einsatz in technischen Sanierungs- und Beschichtungssystemen ausgelegt. Der Fokus liegt auf einer zuverlässigen Passform, einer hohen Beständigkeit und der sicheren Integration in bestehende Bauwerke.
Ihre Ansprechpartner
IHR PROJEKT MIT GFK/TEC
Gerne beraten wir Sie zu passenden Formteilen und Systemlösungen für Ihr Projekt.
